产品概述
DTX2400 Series 主要定位于运营商和互联网企业数据中心机房高带宽互联，也可应用于本地网/城域网汇聚层和接入层长途网的各种传输应用。系统为19寸2U机箱，最大具备8个通用业务槽位，单槽位性能灵活扩展，支持从千兆到400G的汇聚和传输。支持多种信号规格，支持多业务、大容量传输组网应用，可满足不同业务需求。系统采用先进的硬件建构，无中板设计，提高设备通风散热能力，单板卡交换容量最高可达800Gbps，整机最大支持3.2Tbps电层处理能力，为用户提供各种不同容量、不同传输距离、智能化业务应用的传输解决方案。
2U DCI BOX设备
产品特性
- 模块化设计，按需配置，平滑升级。AC/DC 电源及风扇均是模块化设计，支持热插拔，根据需求可以灵活更换。
- 超大容量，超高密度。在紧凑的 2U 平台上可以支持3.2Tbps 线路侧接入，实现双向3.2Tbps 的电层处理能力。可有效地将传输容量扩展到单纤3.2 Tbps（单波 400Gx8 波），每 2U 机架高达 3.2 Tbps 的处理容量。
- 超低能耗。基于最先进的单载波 400G 相干 DSP 和光子集成技术，包括 CFP2-DCO 和终端光学技术。
- 省空间模块化光层功能。实现各种光层器件的模块化，小型化，灵活实现光层业务。
- 支持多载波超级通道（Super Channel）技术,通道间隔12.5GHz,大大提高了频谱利用率，并能与高性能长距光传送平台DTX2400 Series设备或者任何其他第三方光平台传输系统无缝交互。
- 前进风后出风设计，AC/DC 供电，合理的高宽深设计，适配数据中心机房的服务器机架要求，可与服务器共架部署。
- 运维简单：基于 SDN 化设计理念，提供开放的 APIs，可在任何 IT 操作环境中快速自动化和集成，实现快速的服务部署。
- 支持基于SNMP统一网管平台，网管方式CLI(telnet及console) 、Web、NetRiver（图形化界面）。
产品参数
|
属性 |
规格列表 |
|
|
单系统最大容量 |
4波、8波、16波、40波、48波、80波、96波 |
|
|
波长（频率）范围 |
DWDM：1529.16nm-1567.14nm（191.3THz-196.05THz） |
|
|
单波容量 |
100G/200G/400G 且三速平滑升降级；相干检测接收，QPSK/16QAM/16QAMPS调制技术； |
|
|
业务接入类型 |
OTN：ODU2, ODU2e, ODU3,ODU4 Ethernet：10GbE, 40GE, 100GbE SONET：OC-192 SDH：STM-64 FC 口/FICON：8G/10G/16G |
|
|
物理网络拓扑结构 |
链型、星型、环型 |
|
|
环境要求 |
工作温度 |
-10℃ ~ 70℃ |
|
存储温度 |
-40℃ ~ 80℃ |
|
|
相对湿度 |
5% ~ 95% 无凝结 |
|
|
尺寸 |
440 （W）× 88（H）× 420（D）（mm） |
|
|
散热 |
前进风，后出风，4+1 FRU 风扇 |
|
|
结构 |
一体化机箱， 19英寸机架 |
|
|
电源要求（标值） |
交流电源（AC）电压范围：支持90V~264V 50/60HZ 直流电源（DC）电压范围：支持-36V~60V |
|
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
<500W |
|
- 100G/200G CFP OTU 业务板
100G/200G CFP OTU业务板是本公司为满足光传输和数据中心高带宽互联市场而推出的一款12路10G OL24G12或者24路10G OL24G24以太网信号汇聚，遵循G.709协议复用映射、成帧处理，在经过100G/200G相干光模块完成光电转换为C波段相干信号，实现相干信号输入、输出的业务盘。为现有的系统余量不足，光缆传输距离长等的传输提供优质的方案。
100G/200G多业务接入板（OTU）
产品特性
- 100G多业务接入板（OTU）支持最大12路10G以太网客户侧和1+1保护，线路侧100G相干模块接入。
- 200G多业务接入板（OTU）支持最大24路10G以太网客户侧和1+1保护，线路侧200G相干模块接入。
- 支持OTU1、OTU2e、OTU3、OTU4等OTN业务。
- 支持G.709定义的OTN封装、映射和开销。
- 100G/200G多业务接入板（OTU）的100G/200G线路侧接口采用偏振复用+QPSK/QAM调制，降低传输波特率，减少100G/200G传输器件复杂度。相干DSP采用高性能HD-FEC、SD-FEC软判决一代、二代等多种纠错技术。
- 100G/200G多业务接入板（OTU）可提供波长调制功能，通过可调波长模块实现波长调制，均可在C波段50GHz间隔的96波范围内进行调整。方便业务开通、实现波长灵活分配。
产品参数
|
属性 |
规格列表 |
||
|
单板最大容量 |
24﹡10G单双向传输 |
||
|
可调谐波长（频率）范围 |
DWDM：1529.16nm-1567.14nm（191.3THz-196.05THz） |
||
|
调制方式 |
DP-QPSK@100G； DP-16QAM@200G ；DP-16QAMps@200G；DP-QPSK@200G |
||
|
色散容限 |
±40000ps/nm@100G |
||
|
OSNR容限 |
<12dB@100GQPSK；<21dB@200GDP-16QAM ；<16dB@200G DP-16QAMps；<13.5dB@200G DP-QPSK |
||
|
业务接入类型 |
OTN：ODU2, ODU2e Ethernet：10GbE SONET：OC-192 SDH：STM-64 FC 口/FICON：8G/10G/16G |
||
|
板卡尺寸 |
367（W）× 40（H）× 200（D）（mm） |
||
|
环境要求 |
工作温度 |
-10℃ ~ 70℃ |
|
|
存储温度 |
-40℃ ~ 80℃ |
|
|
|
相对湿度 |
5% ~ 95% 无凝结 |
||
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
||
|
功耗 |
<85W |
||
|
单盘重量 |
2KG |
||
|
订购型号 |
OL24G12、 OL24G24 |
||

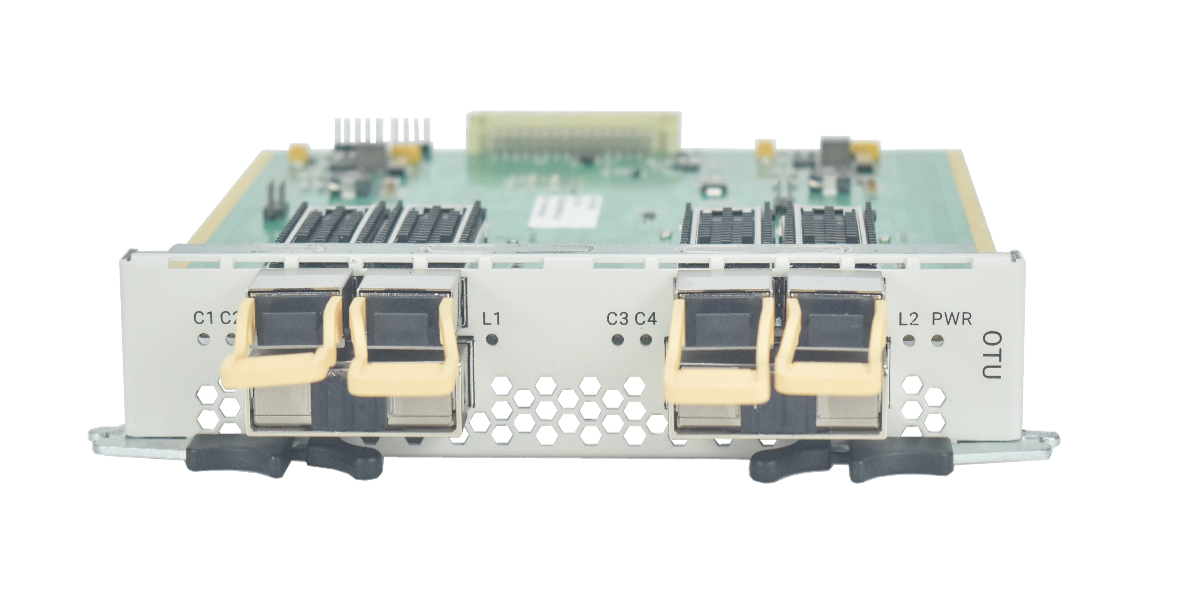

2． 2*200G CFP2 OTU业务板
2*200G CFP2 OTU业务板是本公司研发用于光纤链路而设计的4*100G业务接入模块，可实现对CFP2相干光模块波长可调，可转换为DWDM标准波长光信号，配合DWDM复用/解复用器实现波分复用传输，为解决光纤资源紧缺、光纤线路损耗大的传输线路提供优质的方案。
200G CFP2 OTU板
产品特性
- 支持DWDM传输，波长转换。
- 单板卡支持4路100G双向或4路100G单向业务接入。
- 线路侧支持2路200G CFP2相干光模块接入。
- 客户侧支持多种业务接口：100GBASE-SR4/CWDM4/LR4/PSM4。
产品参数
|
系统参数 |
技术指标 |
|
|
单板最大容量 |
4﹡100G双向传输 4*100G单向传输 |
|
|
可调谐波长（频率）范围 |
DWDM：1529.16nm-1567.14nm（191.3THz-196.05THz） |
|
|
调制方式 |
DP-QPSK@100G； DP-16QAM@200G ；DP-16QAMps@200G；DP-QPSK@200G |
|
|
业务接入类型 |
100GE、OTU4 |
|
|
色散容限 |
±40000ps/nm@100G |
|
|
OSNR容限 |
<12dB@100GQPSK；<21dB@200GDP-16QAM <16dB@200GDP-16QAMps；<13.5dB@200G DP-QPSK |
|
|
板卡尺寸 |
175（W）×40（H）×208（D）（mm） |
|
|
环境要求 |
工作温度 |
-10℃ ~ 70℃ |
|
存储温度 |
-40℃ ~ 80℃ |
|
|
相对湿度 |
5% ~ 95% 无凝结 |
|
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
<78W |
|
|
订购型号 |
C22Q04 |
|

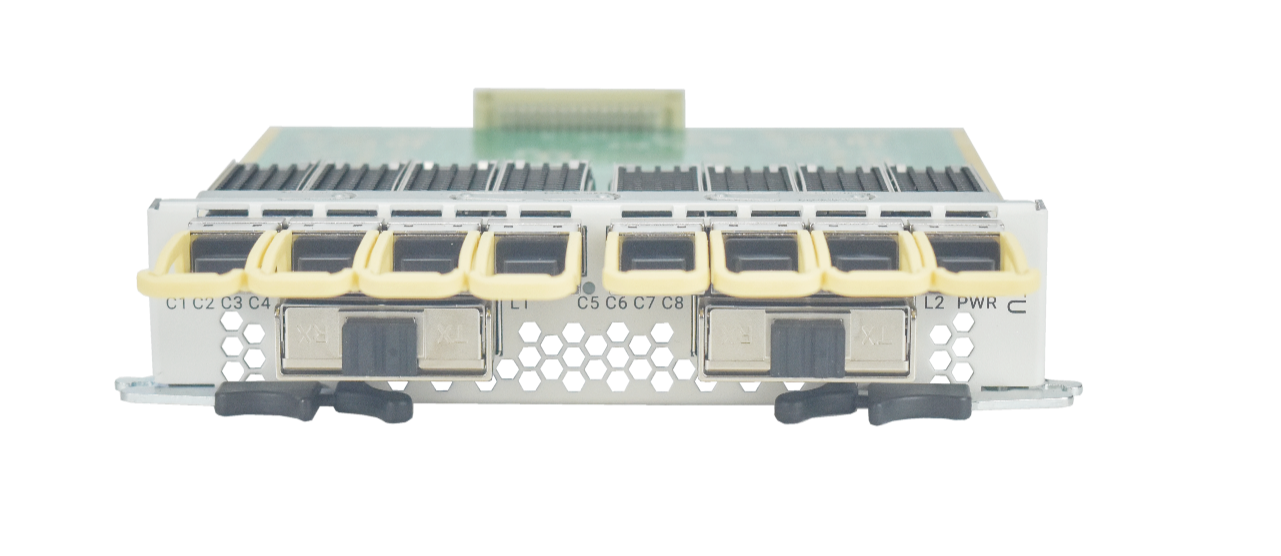

- 2*400G CFP2 OTU业务板
2*400G CFP2 OTU业务板是本公司研发用于光纤链路而设计的8*100G业务接入模块，可实现对CFP2相干光模块波长可调，可转换为DWDM标准波长光信号，配合DWDM复用/解复用器实现波分复用传输，为解决光纤资源紧缺、光纤线路损耗大的传输线路提供优质的方案。
400G CFP2 OTU板
产品特性
- 支持DWDM传输，波长转换。
- 单板卡支持8路100G双向或8路100G单向业务接入。
- 线路侧支持2路400G CFP2相干光模块接入。
- 客户侧支持多种业务接口：100GBASE-SR4/CWDM4/LR4/PSM4。
- 支持基于SNMP统一网管平台，网管方式CLI 、Web、NetRiver（图形化界面）。
产品参数
|
系统参数 |
技术指标 |
|
|
最大容量 |
8﹡100G双向传输 8*100G单向传输 |
|
|
可调谐波长（频率）范围 |
DWDM：1529.16nm-1567.14nm（191.3THz-196.05THz） |
|
|
调制方式 |
DP-QPSK@100G 50Ghz； DP-16QAM@200G 50Ghz ；DP-16QAMps@200G 50Ghz；DP-QPSK@200G 75Ghz；DP-16QAM@400G 75Ghz； |
|
|
OSNR容限 |
<12dB@100G QPSK；<20.5dB@200G DP-16QAM <16dB@200G DP-16QAMps；<13.5dB@200G DP-QPSK；<22dB@400G DP-16QAM； |
|
|
业务接入类型 |
100GE、OTU4 |
|
|
色散容限 |
±40000ps/nm@100G |
|
|
OSNR容限 |
<12.5dB@100G |
|
|
板卡尺寸 |
177 （W）× 40（H）× 225（D）（mm） |
|
|
环境要求 |
工作温度 |
-10℃ ~ 70℃ |
|
存储温度 |
-40℃ ~ 80℃ |
|
|
相对湿度 |
5% ~ 95% 无凝结 |
|
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
<90W |
|
|
订购型号 |
C24Q08 |
|
